涂层整理

PU涂层后整理 PU涂层后整理 PU涂层后整理是在织物表面单面或双面均匀地涂布一层或多层高分子化合物等PU涂层剂，使织物正反面能产生不同功能的一种表面后整理技术。 一、PU涂层后整理特点 处理只是在表面，不同于一般传统的后后整理浸轧，溶液不透入织物内部，因此，可节约化工原材料。 采纳的工艺主要是轧完、涂布、烘燥和焙烘，一般可以不用水洗，节约大量能源和用水，有利于环保。 基布要求低，在纤维上可以不受品种限制。 PU涂层剂品种多，加入不同的添加剂后，可使织物具有各种不同的外表和功能性。 二、PU涂层后整理剂种类 按化学结构分类 聚氨酯类PU涂层剂 聚丙烯酸酯类PU涂层剂 有机硅弹性体 聚四氯乙烯树脂 PVCPU涂层剂 按反应性能分类 非交联型PU涂层剂 交联型PU涂层剂

自交联型PU涂层剂

（一）聚氨酯类PU涂层剂 主链上有重复出现的氨基甲酸酯团（-NH-COO-）。 按结构分有聚酯型聚氨酯、聚醚型聚氨酯。 按溶化性有溶剂型和水分散性。 （二）聚丙烯酸酯类PU涂层剂 PU涂层薄膜的弹性随共聚单体中烃基（R）碳原子数的增大和（R1）碳原子数的减小而增强。 在共聚单体中引入各类单体可改善PU涂层剂的溶化性能，反应性、强度和耐洗性。 可分为溶剂型、水溶型、乳液型、以乳液型应用多。 （三）有机硅弹性体 是聚硅氧烷类的高分子化合物，在主链上含有反应性基团。 （四）聚四氯乙烯树脂 多用于胶合PU涂层后整理。 （五）PVCPU涂层剂

氯乙烯在引发剂作用下聚合而成。

（六）非交联型PU涂层剂 非交联型PU涂层剂用以涂布于基布上，待溶剂挥发以后，藉以高分子化合物分子间的凝聚力形成薄膜，在成膜过程中不产生化学反应。 （七）交联型PU涂层剂 交联型PU涂层剂含有羟基、氨基或羧基等能和交联剂的环氧基、N─羟甲基等反应的官能团，在成膜过程中形成稳定的热固型的网状交联薄膜。 （八）自交联型PU涂层剂 自交联型PU涂层剂的分子结构中含有反应性官能团，如环氧基、N─羟甲基等，在催化剂作用下，当涂布到基布上经高温处理后，PU涂层剂可通过自身交联作用而形成热固型的网状薄膜。 三、PU涂层方式和设备 （一）PU涂层方式 直接PU涂层 热熔PU涂层 粘合PU涂层 转移PU涂层 1.直接PU涂层 直接PU涂层后整理是将PU涂层剂通过物理和机械方法直接均匀地涂布于织物表面而后使其成膜的方法。 按照成膜方法的不同，分为干法PU涂层和湿法PU涂层 （1）干法PU涂层 干法PU涂层将PU涂层剂溶于水或有机溶剂中，添加肯定的助剂制成PU涂层浆，用涂布器直接均匀地涂布于织物上，然后加热烘干、焙烘使水分和溶剂蒸发，PU涂层剂在织物表面通过自身的凝聚力或树脂的交联作用，形成坚韧的薄膜. 干法PU涂层工艺流程

基布→浸轧阻水剂→烘干→轧完→PU涂层→烘干→附加功能后整理→烘干→焙烘→成品。

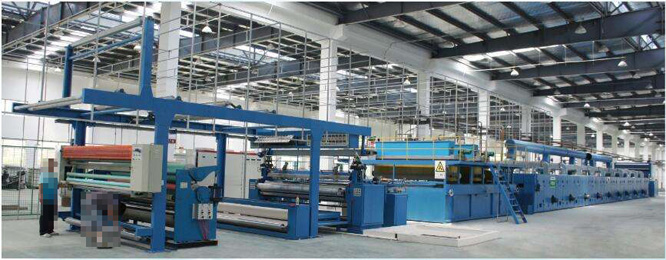

（2）湿法PU涂层 湿法PU涂层将PU涂层剂均匀地涂布于织物上后，通过水凝固浴，在织物上形成多微孔性薄膜。 湿法PU涂层工艺流程 湿法PU涂层工艺流程：基布预处理→涂布溶剂型聚胺酯浆→水浴凝固（20℃～30℃）→水洗→轧完→成品 2.热熔PU涂层后整理 热熔PU涂层是将热塑性树脂加热熔融后，涂布于基布，经冷却而粘着于基布表面的PU涂层工艺。 热熔PU涂层工艺流程 热熔PU涂层的工艺流程为：基布→涂布熔融树脂→冷却→轧完→成品 3.粘合PU涂层后整理 粘合PU涂层工艺是将树脂薄膜和涂有粘合剂的基布叠合，经压轧而使其粘合成一体，或将树脂薄膜和高温热熔辊接触，使树脂薄膜表面熔融而后和基布叠合，再通过压轧而粘合成一体，PU涂层薄膜较厚。粘合PU涂层通常用于装饰织物和铺地织物等的PU涂层后整理。 粘合PU涂层工艺流程 粘合PU涂层的工艺流程为：基布→涂布粘合剂→烘干→薄膜粘合→焙烘→轧完→成品 4.转移PU涂层后整理 转移PU涂层是先以PU涂层浆涂布于经有机硅处理过的转移纸，而后和基布叠合，在很低张力下经烘干、轧平和冷却，然后使转移纸和PU涂层织物分别。 转移PU涂层主要应用于对张力比较敏感的非织造布和轻薄织物及针织物物等PU涂层整理。 工艺流程 工艺流程为：转移纸→涂布PU涂层浆→基布粘合→烘干→轧完→冷却→织物和转移纸分别→成品 （二）PU涂层设备 退卷装置 PU涂层机构 烘燥、热处理机 叠压机构 压平、轧纹机构 冷却装置 卷绕装置 四、常用PU涂层工艺 精细PU涂层 湿法微孔PU涂层 转移PU涂层 （一）精细PU涂层 精细PU涂层又称薄型PU涂层，是农用织物广泛应用的PU涂层工艺。 通常以干法涂布工艺整理，将薄而均匀的涂布液用浮动刮刀或辊筒刮刀施加于织物的表面并烘干，通过溶剂蒸发和PU涂层剂间的化学反应在织物表面形成稳定的PU涂层薄膜。 在PU涂层面和非PU涂层面间无渗涂现象。 透气透气性较差。 目前主要用于滑雪衫、风雨衣及双面异色织物的阻水PU涂层。 精细PU涂层工艺 PU涂层浆配方： 聚丙烯酸酯PU涂层剂乳液75% 增稠剂（聚丙烯酸型）5% 交联剂（TMM或DMDHEU）1% 消泡剂（需要时加入）0.3% 氨水0.7% PU涂层工艺流程和条件 半制品→拒水预处理（减少PU涂层浆的芯吸 渗透作用，预防干扰反面）→PU涂层（涂布 量10g/m2左右）→烘干（100～120℃）→ 焙烘（150～160℃）→轻度轧完→成品。 （二）湿法微孔PU涂层 湿法微孔PU涂层是利用溶剂型聚氨酯直接涂布于织物表面，而后进行湿法凝固成膜的工艺。 1.成膜的原理 一是聚氨酯树脂大分子硬段间的强分子间引力可形成强延伸性的薄膜。 二是二甲基甲酰胺（DMF）溶剂的强亲水性作用，具有较高的水溶性，当以DMF为溶剂的聚氨酯溶液施加于织物而进入水浴时，使聚氨酯PU涂层相内的DMF不断向水中扩散，而水向聚氨酯内部扩散，随着双扩散过程的进行，利用聚氨酯树脂大分子的强凝聚力逐渐形成了多微孔性PU涂层薄膜。 湿法成膜机理 2.湿法微孔PU涂层工艺 PU涂层浆配方 聚氨酯PU涂层剂100份 着色涂料15份 非离子型表面活性剂1份 阴离子型表面活性剂2份 DMF200份 PU涂层工艺流程 半制品（经上色和起毛等整理）→刮涂或浸轧→凝固→水洗→烘干。 （三）转移PU涂层 转移PU涂层工艺是生产人造革的重要工艺，又称干法人造革工艺。 转移PU涂层工艺 PU涂层浆配方 面层粘结层 聚氨酯PU涂层剂100份100份 甲基甲酸胺20份15份 甲乙酮或甲苯20份15份 粘合剂1份- 涂料8份- 交联剂-5份 交联促进剂-1份 工艺流程 转移纸→涂面层→烘干→冷却→（涂皮层→烘干→冷却）→涂布粘结层→起毛底布叠合→烘干(固化)→冷却→剥离→转移纸上卷→成品上卷
