GA737型挠性剑杆织机
AAADFWGREGTRDFWGREGTR
GA737型挠性剑杆织机是苏州布料机械有限公司具体承担的江苏省重点科技攻关项目,是在消化汲取国外先进技术基础上,自主开发的一种新型剑杆织机。并对剑杆织机的送经、卷取等系统进行了优化设计。
适织品种 用于织造棉、毛、麻、丝等天然化学纤维的各类组织轻薄、中厚品种织物。
适用范围 短纤维:5～330tex;长纤维:22～440tex;纬密范围2～120根/cm。
机架部分 左右墙板采纳高强度铸件,箱式墙板,中间配以三根钢制支撑组成机架。具有刚性大,振动小,结构紧凑,牢固耐用的特点。
主传动 由主电动机传动离合器,通过电子操作电磁离合器的启动和制动,使织机启动或停止。
开口机构 采纳积极式下置机械或电子多臂装置。多可安装20页综框,通过纹纸或程序输入操作各综框的休闲实现开口。
打纬机构 采纳分别式筘座共轭凸轮打纬机构。机构紧固简单,调节方便,操作安全。在整个休闲中,由休闲转为静止或相反情形时不发生刚性或柔性冲击。
引纬机构 采纳双侧剑杆单侧供纬,夹持式中心交接的供纬方式。
送经机构 分机械送经和电子送经两种。机械送经通过弹簧加载的后梁部件来检测经纱张力并起调节补偿作用。电子送经是采纳微机或电子信号监控。主要特点是恒张力,送经和卷取休闲协调,品种适用性强。
停经系统 采纳电子式停经架,性能可靠。
卷取机构 分为机械卷取和电子卷取两种。机械采纳积极式连续卷取机构;电子卷取采纳电子伺服电动机传动操作达到织物的同步卷取。
边撑形式 采纳刺辊式或刺环式撑开布幅。其作用主要是撑开布幅,不使其收缩及爱护边经和钢筘。
选纬装置 采纳电子选纬系统,由微机根据要求编程,由一系列机构零件来完成规定动作。
其特点是操作方便,选色较宽并有显示及记录,在运转过程中可任意改变纬纱颜色(6色)。
操作系统 它包含信号显示系统,执行指令系统及操作中枢系统。
润滑系统 主要有喷淋、浸油及手工加油润滑三种方式。喷淋系统是采纳独站电动机传动油泵将润滑油从主油箱打入织机两侧的齿轮传动箱和传剑箱内,打入的油喷淋在箱体内的零件表面上,从而达到润滑的目的。

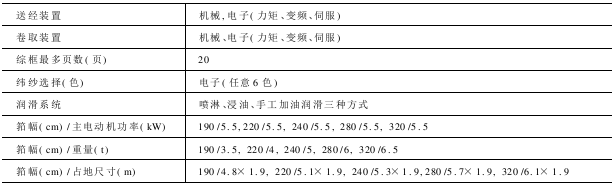

型号示意:
