抗静电织物设计实例

抗静电织物设计实例

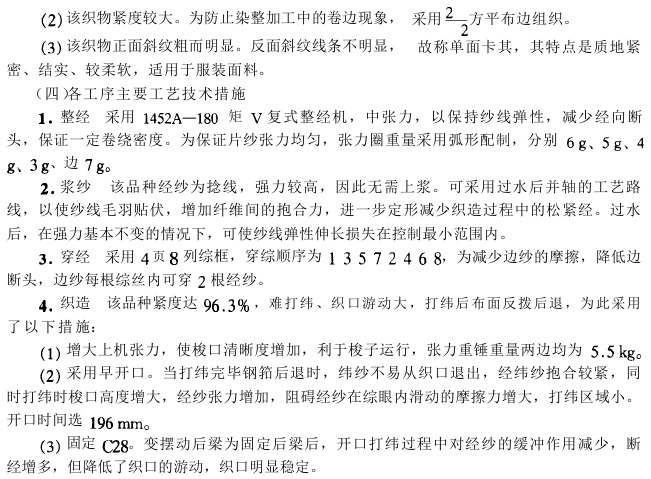

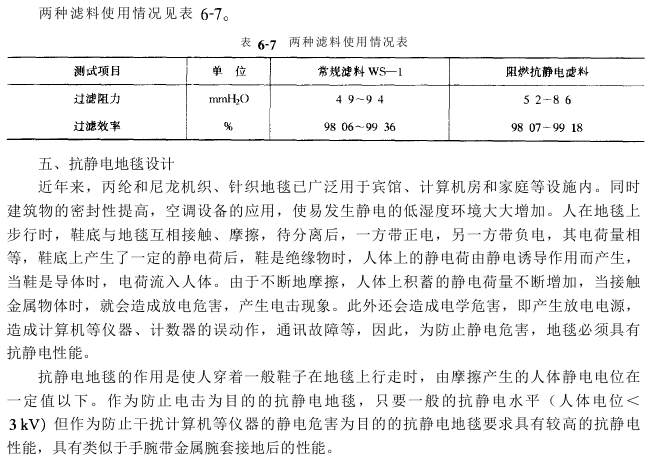

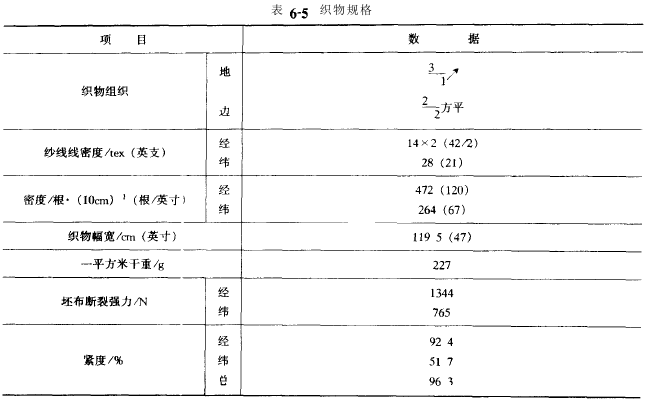

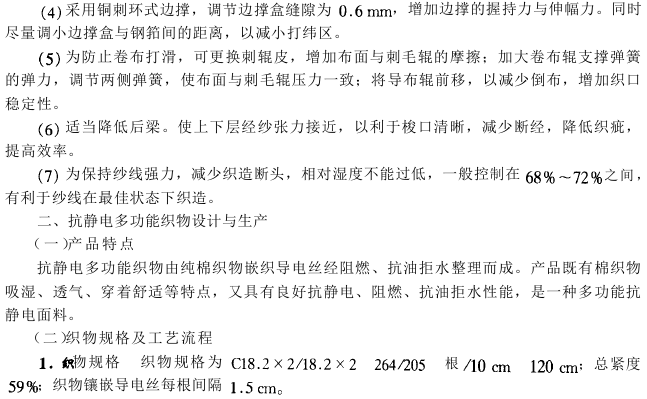

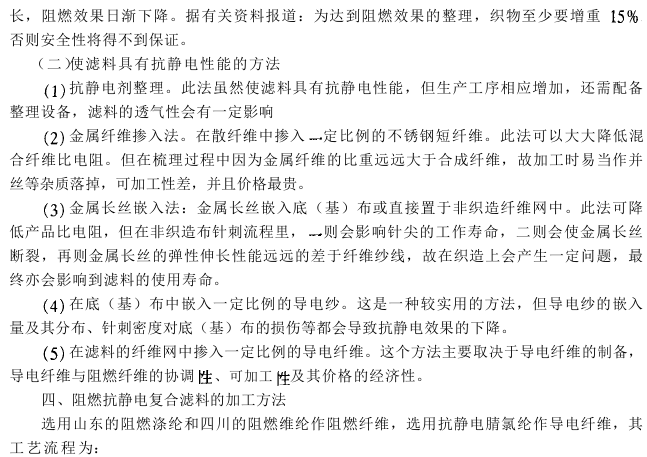

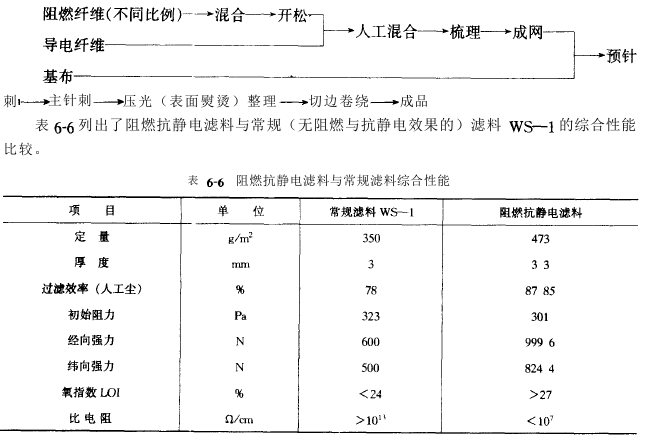

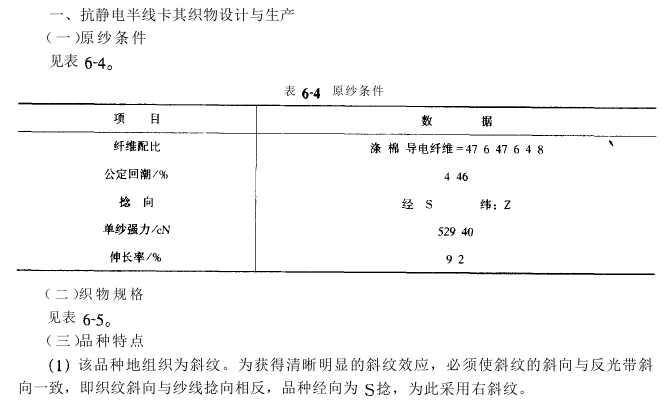

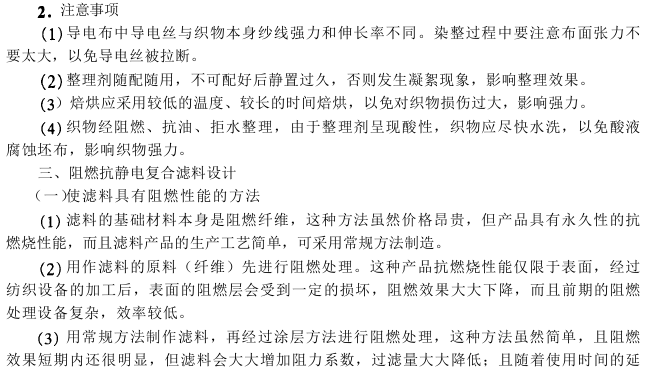

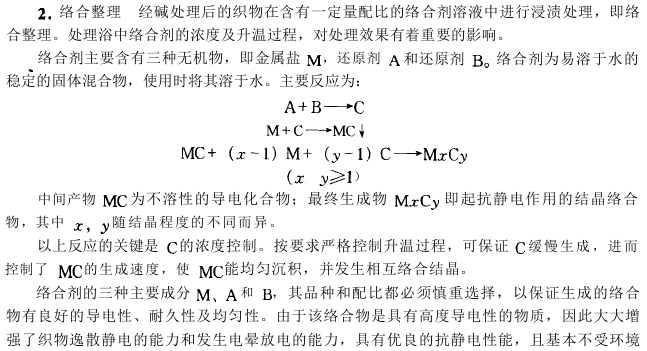

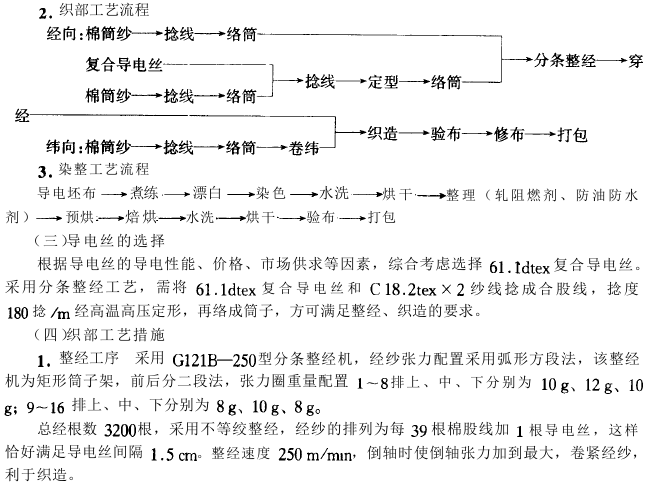

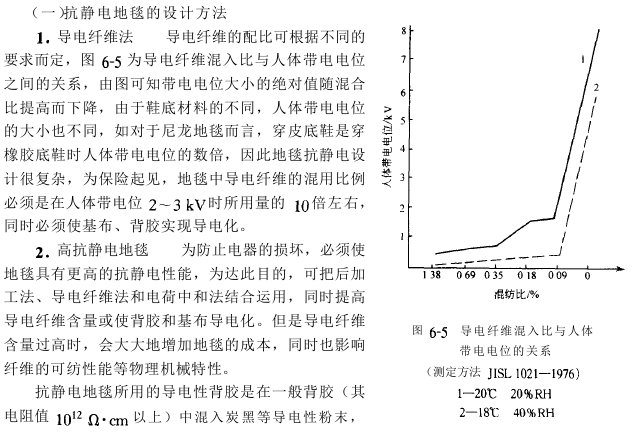

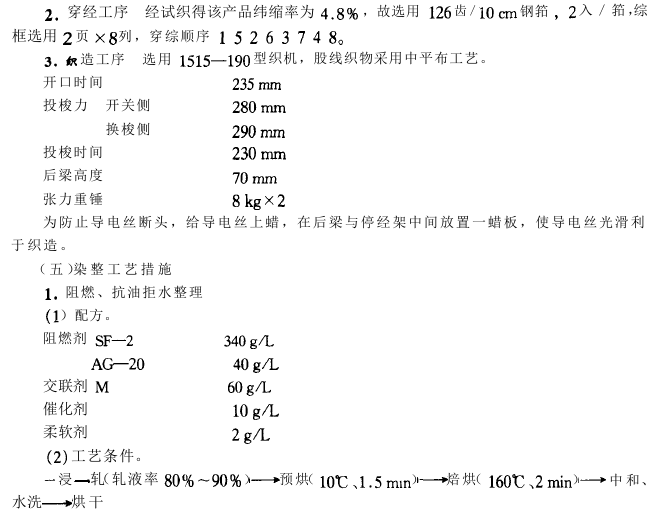

其电阻值为10⁶~10⁷Ω_*cm。基布的抗静电可用导电纤维和聚丙烯混纺化纤织物化学纤维织物制得抗静电基布。 由于背胶、基布的导电化，因此导电纤维在任何方法上都是连续的，没有间断。 以导电纤维法为基准，加入抗静电剂为辅，再加上电荷中和法，则效果更佳。 3.电荷泄漏法的抗静电界限　　为确定抗静电地毯能达到的界限，可使用电阻极低的铜板和铅板，测定人体带电电位。 鞋底通常是绝缘体，和铝、铜等金属摩擦也会带电，鞋底表面的电荷在金属板上放电而去除，内部的电荷则流入人体积蓄起来，达到肯定电位时，而刹那放电，降低电位，测定所得结果则是达到某一平衡状态时人体的带电电位。当鞋底、袜子等导电性差时，地毯使用为良导体时，也不可幸免地产生静电现象，但必须注意金属板和导电纤维去除静电机理是不相同的。 六、新型耐久性去静电织物设计 本工艺不采纳高分子有机抗静电剂，也不采纳金属或碳等导电纤维，而是采纳一种能在织物后后整理过程中生成导电络合物的无机络合剂，给予合纤织物以耐久的抗静电性能。这种方法成本低、工艺操作简便、生产效率高、适用于量大面广的涤棉混纺化纤织物化学纤维织物织物和纯涤纶织物。经此法后后整理后的织物，其抗静电作用不受环境温度条件的影响，去静电性能和耐久性检测均达到或超过了国家有关标准。同时，该法对织物的手感、风格及透气性等亦无任何不良影响。 （一）研制机理 1. 织物的前处理　　织物前处理的目的是使涤纶纤维表面粗糙化、极性化、促进低分子物的扩散，使其易于吸附络合物，并增大结合的强度。同时，织物经前处理后可有效地去除不必要的油剂和杂质，这样，也有利于络合物被均匀地吸附。 织物的前处理是通过适当的碱处理来实现的；而碱处理的操作，主要是根据不同的织物选择不同的减量率。试验和生产实践都表明，织物的前处理对成品去静电性能的耐久性有重要的影响。若前处理不恰当，可导致成品的耐久性差。

AAAGHRTYJYITLUYVSGREHTRY45
