(二)吸棉分别器 吸棉分别器实际上就是子棉分别器,也称子棉卸料器。其主要作用是将子棉和运送子棉的载体———空气分别,以便子棉进入下一道工序处理,它也能有效地清除子棉中的轻小杂质,如尘土、棉叶等。子棉分别器的结构形式主要有以下几种。 1.重力式子棉分别器 重力式子棉分别器也称弯流向子棉分别器、反向定网式子棉分别器,其结构如图7-14所示。 机壳将分别器的内部空间和外界大气隔绝。将滤网做成圆弧形截面,固定在分别器的机身内,阻挡子棉休闲,并使空气和细小杂质从网孔排出。拨棉打手用于打落贴附在滤网表面的少部分子棉,并起清扫滤网表面的作用。拨棉打手的直径一般为700～1000mm,转速为150～200r/min。闭风阀将子棉卸出分别器,同时起密封作用。吸棉口即子棉进入口,通过变截面管(三角箱)和吸棉管相连接。出风口即含尘空气的出口,通过变截面管和回风管相连接。重力式子棉分别器具有如下优点: (1)压力损失小(400～500Pa),能耗低。 (2)子棉和空气分别过程中纤维无损伤。 (3)结构简单,安装、维护、操作简便。 2.离心式子棉分别器 离心式子棉分别器,也称转网式子棉分别器,其结构如图7-15所示。它主要由圆弧形壳体、圆筒形滤网、闭风阀等机件组成。

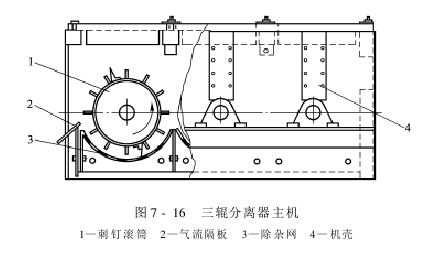

离心式子棉分别器的机壳呈圆弧形,圆弧半径为700mm,当子棉从进棉口进入分别器后,受圆弧形外壳限制,被迫做圆周休闲。圆筒形滤网设于分别器的中心,直径为600mm,转速为5～10r/mm。圆筒形的滤网透风面积大,使含尘空气的过滤风速稍有降低,这是离心式子棉分别器压力损失较小的主要原因。清棉辊通常为固定毛刷条,用于清扫圆筒形滤网表面,保持网孔畅通。 离心式子棉分别器具有如下优点: (1)压力损失小(一般在400Pa左右),漏风率小(一般在20%左右)。 (2)子棉和空气分别过程中彻底去除了棉结、索丝疵点的产生。 (3)结构简单,性能稳定。 3.三辊分别器 三辊分别器主机的结构如图7-16所示,它主要由机壳、刺钉滚筒、除杂网、气流隔板等组成。

3个刺钉滚筒水平平行布置,旋向一致且使子棉从滚筒上部通过。在每个刺钉滚筒上都对称安装着四叶橡胶刮板,橡胶板超出刺钉顶端9.5mm。橡胶刮板顶端和除杂网的间隙一般为0～0.5mm。3个刺钉滚筒的外径均为382mm,转速为611r/min,滚筒之间的中心距为407mm。 除杂网采纳2.5mm厚的钢板冲孔而成,网孔孔径为3.5mm,网面弧度为130°～135°。气流隔板安装在子棉出口处,其作用是切断刺钉滚筒旋转时产生的气流,预防子棉被滚筒带回。为此,气流隔板端部和橡胶刮板顶部的间隙要足够小。 子棉随气流进入分别器后,依靠3个刺钉滚筒的旋转作用,一边被击松一边向出棉口方向休闲。尘粒等细小杂质在松棉过程中和子棉脱离,并在气流的作用下穿过除杂网网孔进入回风管。 三辊分别器和重力式、离心式分别器相比,具有松散子棉团的优点,当用作外吸棉分别器时,能使子棉呈均匀、松散状进入热空气管道及烘干机,有利于提高子棉烘干均匀程度及烘干效率。但三辊分别器的压力损失大(一般在1000Pa左右),小花头损失多。
