以郑州棉麻工程技术设计研究所研制的MJH—400型棉包回潮率在线测试装置为例进行介绍。 棉包在线检测系统主要由四大部分组成,即传感器(3只)、测试机(1台)、测试电源(电池2套)、主机(1台)。 (1)传感器:主要包含回潮率传感器和温度传感器。回潮率传感器安装在打包机上压板的条铁上,温度传感器安装在回潮率传感器之中,它们都通过信号线和测试部分连接,传感器分环形传感器和针式传感器两种。 (2)测试机:主要包含测试部分和无线发射部分。测试机的主要功能是用回潮率传感器采集电信号,经过电压采样、线性放大、数模转换等处理转化为数字信号后,再通过CPU计算出原始的回潮率,同时由采集到的温度值对结果进行修正,得到实际的回潮率。然后通过无线模块将回潮率数值发射于主机。 (3)电源:将电池安装在电池盒中,和测试机相连,为测试机提供能源。

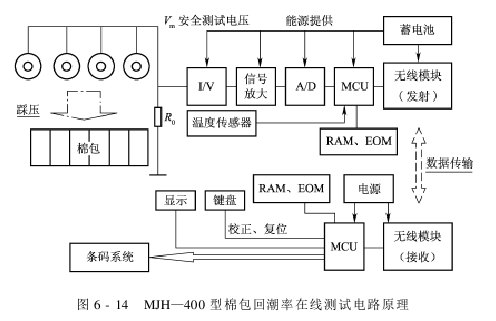

(4)主机:主要包含无线接收部分、数据处理部分和数据显示部分。无线模块接收测试机发送过来的回潮率值,在主机上显示数值并通过串口送往条码系统。 MJH—400型棉包回潮率在线测试系统的测试原理如图6-13所示,电路原理如图6-14所示。
