(二)HVI校准 从主菜单(图4-15)上选择校准,校准菜单就启动了。菜单包含校准长度/强度、马克隆值和颜色/杂质校准选项。

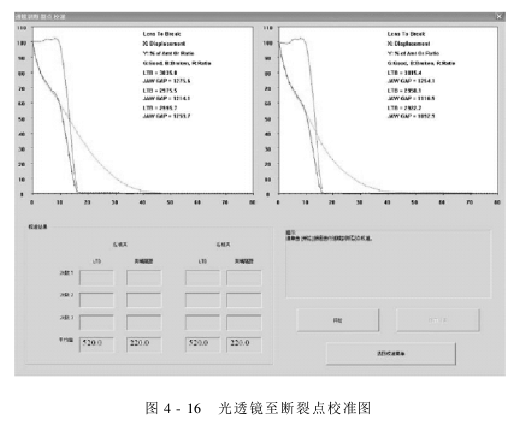

点击合适的模块按钮进入校准部分。 1.长度/强度模块 长度/强度模块有3个校准选项:长度/强度校准、完透镜至断裂点校准、变形量校准。 (1)长度/强度校准:长度/强度校准同意操作者设定标准值,设定校准参数,选择校准选项。标准值是短棉和长棉的参考值,在标准校准棉箱上可以寻到。 在校准项目选项栏中同意操作者根据需要选择任一选项进行校准:长度/强度、长度/强度/短纤维、短纤维。 首次校准时,可以把校准参数栏中的全部“偏移量”设定为0,之后仪器会自动计算这些值。 校准后,不用再改变这些值。 系列校准试验前(12个样品),检查校准棉纤维的标准值和被测试校准棉箱外的值是否一致。如果不一致,重新设定校准棉的值。按以下顺序开始校准试验: ①把短/弱棉样放在取样器里并按开始按钮。 ②根据提示,对短校准棉进行12次测试。 ③在短棉测试完后,说明窗口出现了变化,要求对长棉进行12次测试。 ④检查显示在屏幕上长棉的标准值,和用于校准的长棉标准值是否相同。 ⑤根据提示,对长校准棉进行12次测试。 如果12次校准测试数据的平均值符合允差范围的规定,则校准通过。 (2)完透镜至断裂点校准:完透镜至断裂点校准用来检查并更新完透镜到夹钳之间距离的精确性。完透镜至断裂点校准菜单如图4-16所示。屏幕上的两个图代表了左边和右边的梳齿。

进行完透镜至断裂点校准按下列操作进行: ①在校准主菜单上点击完透镜至断裂点校准按钮。 ②按下屏幕上的开始按钮。 ③把校准标准棉样放入取样器内。 ④按下长度/强度箱体上部的开始按钮。 ⑤每次循环时,重新确定取样器内的校准标准棉样,并按下开始按钮。 ⑥测试完成时,按下屏幕上的保存按钮。 ⑦返回并退出。 相同梳齿运行两次,次测试未断裂纤维的纤维图,第二次测试断裂纤维的纤维图。比较这两个测试,可计算出完透镜和后夹钳的距离。 校准完成后,数据将显示在屏幕上。在完透镜至断裂点校准执行后,必须重新进行校准长度/强度。 屏幕上显示的图表描述如下: ①蓝线代表纤维图。 ②绿线代表纤维断裂。 ③红线代表两个数值(指相同梳齿运行两次,次测试未断裂纤维的纤维图,第二次测试断裂纤维的)的比率。 ④红线的交互代表了夹钳的距离。 校准时,如果强度出现连续错误,或者在试验的过程中,强度的标准差异偏高,则需要进行完透镜至断裂点校准。 (3)变形量校准:变形量校准的目的是在断裂伸长率的测试过程中,测试和改正出现在HVI1000仪器上的机械偏差。当完成这些校准程序后,将保存正确的断裂伸长率。 变形量校准菜单如图4-17所示。变形量校准按下列操作进行:

①在校准主菜单上点击变形量校准按钮。 ②点击屏幕上的开始按钮。 ③在夹钳之间插入聚酯薄膜材料,点击开始。在测试平衡曲线时需要等待一段时间。 ④程序完成后,将显示变形量常数。 ⑤从拉断器中移开聚酯薄膜材料。 ⑥点击存储键并返回到校准菜单。 至此,变形量校准完成。 2.马克隆校准 马克隆校准有4个选项:马克隆棉花校准、马克隆标准塞校准、马克隆气流校准、马克隆汽缸校准。 马克隆棉花校准过程———输入标准值后,将显示下面的说明: (1)点击开始按钮开始。 (2)系统提示低马克隆值棉样品称重。注意在样品称重之前,天平读数为0。样品重量对于校准来说应当是10g±0.1g。 (3)把已经称重的样品放入马克隆腔体并盖上盖子。试验自动进行,盖子打开时,样品从汽缸内排出来。 (4)系统提示高马克隆值棉样品称重。把已经称重的样品放入马克隆腔体并盖上盖子。 试验自动进行,盖子打开时,样品从汽缸内排出来。 (5)测试完成后,点击保存。 (6)返回到主菜单。 如果校准成功,将会显示“校准完成,马克隆参数更新”。 注意:天平对气流、振动等都很灵敏,为了确保精确性,预防任何气流吹到天平上;应保证样品不接触盒子的边部,可将其挂在天平盘的下方。 马克隆校准用的是国际校准棉,在这个程序里,需要使用低马克隆棉花和高马克隆棉花。 程序会对低值和高值校准棉进行说明,引导你完成校准程序。 马克隆标准塞校准、马克隆气流校准、马克隆汽缸校准涉及仪器的机械调整,一般由专业维修人员或乌斯特技术工程师进行操作。 3.颜色和杂质校准 (1)颜色校准:颜色测试机构的校准程序很简单。系统查看一系列已知色度值的板,然后把这些值和储存在系统里的校准常数比较,如果数据不一致,系统就改变常数值,使测试恢复到大家熟知的标准。后查看杂质板。 下面列举进行颜色校准的步骤,从校准菜单中选择颜色校准。信息窗口显示了完整的校准说明,同时用红色和蓝色显示每个颜色板的标准值。 ①从仪器提供的标准板中挑选出合适的颜色板,注意地把这些板放在窗口上(完滑面向下),确保颜色板铺满窗口。 ②点击开始按钮,软件自动比较颜色板颜色和颜色板记录的标准值。必要的话,需要调节常数。 ③按照系统提示的顺序依次将色板放在测试窗口进行测试。如果校准测试通过,保存结果。 (2)杂质校准:这一部分仅对杂质校准有效。测试完杂质板后,上端和下端的杂质校准值按照面积和个数都显示出来,同时还显示标准值、测试值、标准值和测试值之间的差距。

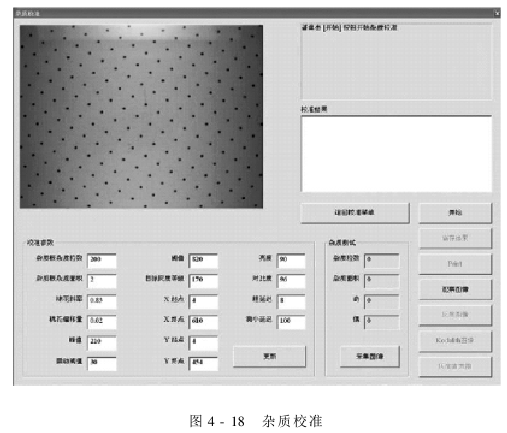

在校准菜单上(图4-18),点击杂质校准,开始测试。按下开始按钮,屏幕右上方的信息显示了开始校准的说明。首先在颜色窗口放入白板(完面向下)。在窗口提示时放入有标准参数的杂质板(板上的标准参数应当和输入的数值相符),点击开始。再次放白板(测试面积),再点开始。校准完成后,测试值在允差范围内时,点击保存按钮。 校准结束。
