(二)验证测试 1.周密度试验 在HVI验收测试中,使用具有已知值的棉花(如USDAHVI校准棉花或用户提供的具有已知值的校准棉花)、颜色校准瓷板、杂质校准板、杂质校准棉花进行HVI周密度试验。周密度测试程序应在模块测试菜单下的“测试模式”选项中执行。 每个功能的测试在对应模块测试中进行。如果某一功能测试失败的话,并不代表整个HVI系统测试失败,只需对失败功能模块进行重新测试。 在校准模式下,长度/强度模块不能按照公制单位校准,只能按照英制单位校准。但通过状态菜单设置可使测试结果以公制单位表示。 测试中使用的标准棉花必须在标准环境中正确平衡。标准环境根据ASTM标准在21℃±2℃,相对湿度65%±2%(在中国为20℃±2℃,相对湿度65%±3%,重要的是保持温、湿度稳定)。棉花样品平衡时间推举为48h,至少为24h。 长度/强度测试使用USDA通用HVI校准棉花(短/弱及长/强两种)。 马克隆测试使用USDA国际马克隆校准棉花(高、中、低马克隆棉花各一种)。 颜色测试将使用用于长度/强度测试的标准棉样作为颜色标样,其Rd 和+b值通过50次重复测试获得。校准板中心板也作为被测标样。 杂质测试使用USDA杂质标准板和杂质棉花板。 在测试前对各模块进行校准直到通过为止,测试中不得进行校准。按下列要求在各模块中对每个样品进行10次测试为一个循环。测试结果连续两个循环通过即认为测试通过。 (1)长度/强度周密度测试:对两个长度标样在模块测试下重复测试10次。 测试结果和标准值的偏差及标准差不应超过如下允差(1英寸≈25.4mm,1gf≈0１98cN): 偏 差 标准差长 度 ±0.016英寸 0.012英寸 ±0.41mm 0.31mm整齐度 ±1.40.8强 度 ±1.2gf/tex 1.0gf/tex (2)马克隆周密度测试:采纳高、中、低三个校准棉花在模块测试下重复测试10次。 测试结果和标准值的偏差及标准差不应超过如下限制: 偏 差 标准差马克隆值 ±0.10 0.07 (3)颜色周密度测试:采纳模块测试对每个颜色标准样品重复测试10次。 ①测试长/强棉花时,将托盘和颜色休闲压头打开,这样每次测试可以得到两个结果。 ②测试中心板时,首先关闭颜色休闲压头,以幸免压头压坏瓷板和颜色测头玻璃。 ③测试结果和标准值的偏差及标准差不应超过如下限制: 偏 差 标准差中心板 Rd ±0.4 0.7 +b±0.4 0.7棉 花 Rd ±1.0 0.7 +b±1.0 0.7 (4)杂质精度测试:采纳模块测试模式,杂质校准板和杂质校准棉花板重复测试10次。 测试结果和标准值的偏差及标准差不应超过如下限制: 偏 差 标准差杂质板面积±0.25% 0.1%粒数 ±55棉花板面积±0.25% 0.1%粒数 ±55 2.稳定性测试 稳定性测试结果用于测试乌斯特HVICLASSING仪器稳定性。在测试过程中,实验室温度和湿度必须稳定在温度20℃±2℃、相对湿度65%±3%。稳定性测试不仅考察仪器的状况,还包含对实验室环境、人员水平和样品平衡的考察。 如果合同规定校准允差使用USDAHVI校准棉花校准仪器。那么在仪器校准时只能使用HVI校准棉花、颜色校准瓷板、杂质校准板。不能用其他测试材料代替。使用模块测试功能进行测试,每个模块循环测试10次。允差值为相对于样品标准值的正负差值范围;结果评价只考察平均值的差异,不包含标准差。 稳定性测试每小时测试1次,连续进行6h。 注意:稳定性测试程序在模块测试菜单下的“测试模式”选项中执行。 (1)长度稳定性测试:在进行长度稳定性测试时,首先在长度/强度模块测试下的“测试模式”中选择“稳定性测试”。同时要注意设置参数时应关闭样品废弃功能。然后按系统的提示用校准仪器的长、短两种校准棉花进行测试。将每个样品循环测试10次,当长、短两种校准棉花全部测试结束后,打印测试结果。 结果允差为: 长 度 ±0.02英寸(0.58mm) 强 度 ±1.5gf/tex 整齐度 ±1.0 (2)马克隆稳定性测试:进行马克隆稳定性测试时,首先在马克隆模块测试下的“测试模式”中选择“稳定性测试”。然后按系统提示用校准仪器高、低两种马克隆值校准棉花进行测试。每个样品循环测试10次,当高、低两种马克隆值校准棉花全部测试结束后,打印测试结果。 结果允差为±0.15。 (3)颜色R d 和+b稳定性测试:进行颜色稳定性测试时,首先在色/杂模块测试下的“测试模式”中选择“颜色稳定性测试”。需要注意的是:使用中间瓷板测试时,应关闭压头/托盘休闲功能。之后按系统的提示使用中间瓷板和长、短两种校准棉花进行测试。校准棉花必须至少经过50次重复测试,确定其R d 和+b值。将中间瓷板和每个样品循环测试10次,当中间瓷板和长、短两种校准棉花全部测试结束后,打印测试结果。 结果允差为: 中间板 R d :±0.4;+b:±0.4 短棉花 R d :±1.5;+b:±1.5 长棉花 R d :±1.5;+b:±1.5 (4)杂质稳定性测试:进行杂质稳定性测试时,首先在色/杂模块测试下的“测试模式”中选择“杂质稳定性测试”。需要注意的是:测试时应关闭压头/托盘休闲功能。之后按系统的提示使用杂质瓷板和6号杂质棉花板进行测试。循环测试10次,全部测试结束后打印测试结果。 结果允差为: 杂质瓷板 面积:0.25%; 粒数:5 6号杂质棉花板面积:0.25%; 粒数:5 3.验收程序 验收程序测试仅仅在需要时进行,其中包含长度/强度(L/S)8×8测试、马克隆(MIC)8×6测试、颜色8×12测试、杂质8×12测试四种测试模式。验收程序测试是在模块测试菜单下的“测试模式”选项中执行的。下面以长度/强度(L/S)8×8测试为例说明。 长度/强度(L/S)8×8测试是用8个不同的棉花样品各循环测试8次。 从长度/强度模块测试菜单测试模式内选择长度/强度8×8作为测试模式(图4-20),点击“开始测试”进入主测试菜单。

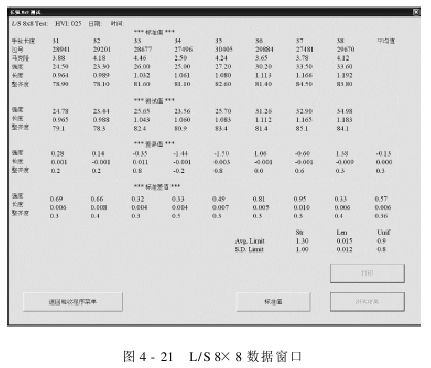

将棉样置于取样器中,按下长度/强度箱上的“开始”按钮。取样器门自动关闭,每个取样器打算一束棉纤维。 梳齿沿轨道移动到把梳齿位于毛刷的前端时,毛刷就自动从梳齿上除去松散纤维,同时清洁并排列余下的纤维。然后梳齿沿轨道移到透镜和夹持装置处,进行长度、整齐度、强度及伸长测试。 测试结束,数据显示在屏幕上,进行测试直到所需的循环次数完成。 图4-21所示的窗口为一组测试数据。

测试将每对梳齿作为一次循环,不对测试数据取平均值。因此,如果任何一个梳齿不对应,则两个梳齿都不对应,所以测试须重新进行。
