GA727型重型带芯刚性剑杆织机是石家庄纺织机械有限责任公司在消化吸收国外重型刚性剑杆织机的基础上,结合我国国情自主开发设计的一种编织带芯的专用刚性剑杆织机。适用于多层光边织物的织造,适织棉、毛、麻、化纤、混纺交织物,特别适用于织造6～12级煤矿井下及码头输送带阻燃整体带芯。
筘幅 1600mm。
打纬 分离筘座形式,共轭凸轮机构打纬。
引纬 刚性单剑杆、双纬引纬。
进纬 有储纬器和纬纱张力均匀补偿机构。
送经 积极式。
开口 双龙头、上下开口,重型多臂机构,综框16片。
经纱供应 纱架式,连续供纱。
卷取 针辊积极连续式卷取。
成卷 机外表面式打卷,大卷装直径1600mm。
电气控制及检测
采用PLC对全机控制,设有开车、停车、慢进、慢退、卷取、卷布等按钮,并有纬停检测、出剑检测、锁边检测、各种故障显示、车速显示、四班产量显示。维修简单,便于操作。
传动
主传动为变频无级调速,装机总容量9.75kW。
主传动
7.5kW,940r/min。
卷取传动
1.5kW,940r/min。
机器速度 无级调速(经济速度50～60r/min)。
8～80r/min

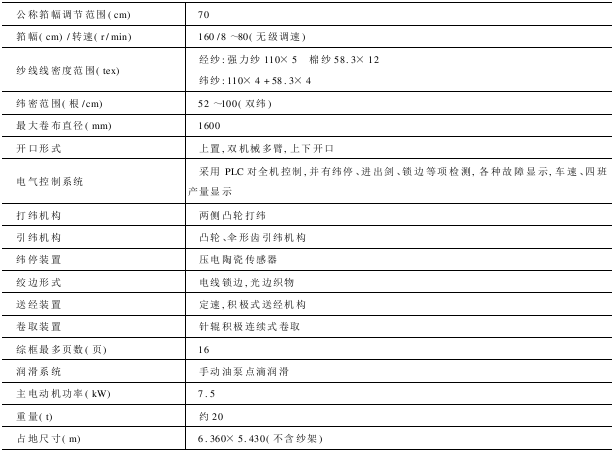

型号示意:
