GA788型挠性剑杆织机是青岛胶南东佳纺织机械集团有限公司研制开发的一种新型无梭织机,该机性能优良,结构紧凑,操作方便,更换织物调整容易。自动化程度高,适织范围广。
织物范围 适织纱线线密度范围5～500tex,可织单幅、双幅或多幅织物,特别适合于宽幅色织。
公称筘幅 190cm、210cm、230cm、260cm、280cm、320cm、360cm、380cm。
GA788型挠性剑杆织机主要由开口机构、引纬机构、打纬机构、卷取机构、送经机构、电气系统和润滑系统以及为保证织造质量和提高生产率而设置的绞边机构等组成。
开口机构 采用积极式多臂装置,安装形式为下置式,多可容20片综框,也可配置积极式凸轮装置,提花装置。
引纬机构 是双剑单侧供纬,由凸轮驱动的挠性剑带传动钳纬器,夹持式钳纬器在中央交接完成引纬。
打纬机构 由共扼凸轮驱动短筘座脚分离式筘座,利用惯性打纬,以减小运动的冲击和能量消耗。
卷取机构 由蜗轮、蜗杆及链轮积极连续地传动卷取辊,实现连续卷取。
送经机构 复式送经调节系统,织轴直径探测辊及张力导辊系统共同作用于送经无级变速器,保持经纱张力恒定。两个织轴通过送经差微装置,保持张力一致。
卷取机构 积极式连续卷取,装有纬密调节器。
纬密调节 采用无级调节的纬密装置,在3～80根/cm范围内,不需更换齿轮。
织边装置 具有纱罗绞边装置,可配备折入边及热熔边装置。
润滑系统 主要传动轮系采用油浴润滑,摆轴轴承采用定期强迫润滑,无油浴部位采用密封轴承。

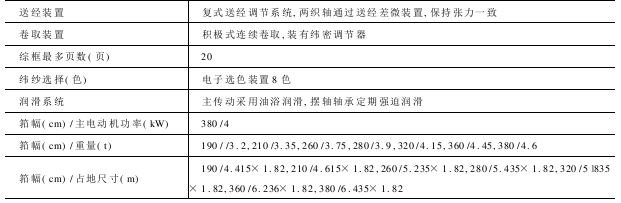

型号示意:
