送经机构经纱张力的调整

对于机械式送经,经纱张力是通过重锤臂上的重锤重量、位置来设定的,具体步骤如下:
1.上机张力的计算
根据织物的品种规格,按照下列公式来计算经纱的总张力:

式中:T———经纱总张力(kg);
K———每旦尼尔的张力(g/旦);
Tt———纱纱线密度(tex);
D1 ———经纱旦尼尔数;
N———经纱总根数。
其中,K值的选取是根据经纱的种类、加工方法的不同而改变,一般可参照表3-2选取。
(1)上式计算,经纱总张力为130kg。

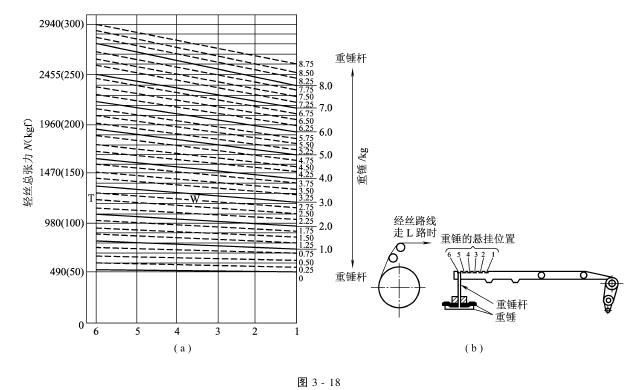

(2)在图3-20中130kg位置上画横线T。
(3)T与重锤重量线的交点,即为重锤重量3.25kg。
(4)T与斜线的交点向下引申至重锤的悬挂位置,如非整数,取接近的位置。
图3-18所示张力与重锤的关系,只是理论计算值,只能作为参考。实际应在织机上机运转后,视其运转情况而定。
对于电子送经,则通过操作盘预先设定上机张力。还可以通过相关参数的设定,使开车时经纱张力与停车时的张力尽可能一致,以及对织口位置的控制,很好地防止停车档的发生.
