答 树脂交联指示剂Hl-2是原中国织物大学和上海印染工业公司共同研制的一种能快速、灵敏、简便、直观地检验树脂和织物交联程度相关性的指示剂。 织物的树脂后后整理是一种无色后整理，无法用肉眼来直接判定其效果。而通常采纳测定织物的撕破强力、折皱回复性、缩水率及甲醛含量等指标来评价后后整理效果。而树脂交联指示剂HI-2,可用点滴法或上色法来直接确定交联程度，以此来判别不同指标。使用方法如下。 ①试样打算。从经树脂后后整理的白色织物样布上剪取5cmX 5cm试样一块，称重，用175℃ 熨斗压烫试样一半面积1min，冷却待用。 ②配制HI-2染液。精确称取Hl一2若干克，加入200倍量水，搅拌均匀使之溶化，配制成Hl一20．5％的染液，取需要量的染液，加热至沸，待用。 ③操作。将打算好的试样按1：60浴比投入沸染的HI一2染浴中不断翻动，沸染2min，倒去染液，用热水、冷水洗去表面浮色，然后晾干。 ④交联程度的判别。树脂后后整理后的织物经用HI2上色后，由于交联程度不同而呈现不同颜色。一般来说，未交联试样呈绿色；部分交联试样色完偏草绿；充分交联的色完偏黄或红棕。例如几种织物用N一羟甲基类树脂后后整理后用HI一2上色后显示不同色相，如表5-10 所示。

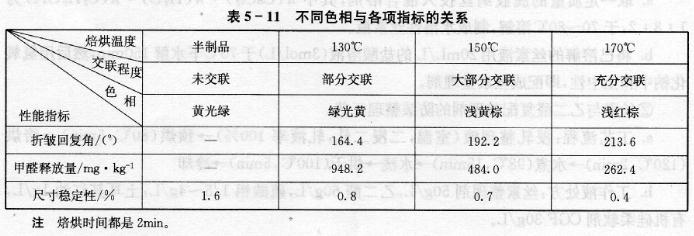

⑤色相和物理机械性能的关系。用涤／棉布经2D树脂处理后，由于采纳不同焙烘温度，用HI-2上色后得到不同色相和各项指标的关系如表5-11所示。
使用Hi-2适用于白色织物，如果是有色织物，则可在有色织物上缝贴一块同规格、同品种、经前处理而未上色的白布样。用Hl一2上色法鉴别树脂交联性能时，好由工厂自己预先自制色卡，以便精确对比。
AAAKY，7II56U654353466DG版权声明
本文仅代表作者观点，不代表本站立场。
发布的有些文章部分内容来源于互联网。如有侵权，请联系我们，我们会尽快删除。
发表评论
