纯棉织物用次氯酸钠漂白时，为什么会产生潜在损伤?

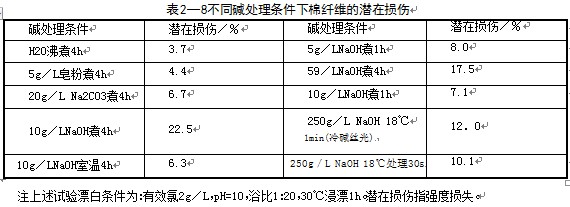

答 次氯酸钠是一种强氧化剂，在漂白过程中，除棉纤维中天然色素遭到氧化破坏外，棉纤维本身也不可幸免地受氧化而损伤，强力下强，聚合度降低。如果工艺条件操作合理，这种损伤可明显减少。反之，在漂白条件（pH值、浓度、温度）操作不当时，这种现象尤为剧烈。纤维素产生氧化学纤维维素后一般只是葡萄糖环发生破裂，按理说纤维的强度和聚合度，不致严峻降低。，在实际情况中，有时会出现纤维的强度不明显下降，但在碱性和高温条件下处理时，便产生明显严峻降强，这种现象称为“潜在损伤”。这是由于在碱性条件下，会发生葡萄糖β一键断裂，使大分子链断裂，导致纤维强力、聚合度的进一步降低。例如毛巾用次氯酸钠漂白时，工艺条件不合理时，半成品强力无明显下降，但在上色（活性染料和还原染料）及皂煮后，强力明显下降。这便是潜在损伤的暴露。碱剂的种类、浓度、处理温度和时间对潜在损伤均有影响。不同碱处理条件下棉纤维的潜在损伤情况，见表2-8。
AAA
版权声明
本文仅代表作者观点，不代表本站立场。
发布的有些文章部分内容来源于互联网。如有侵权，请联系我们，我们会尽快删除。
发表评论
