纯棉细特高密阔幅家纺织物的浆纱实践

纯棉细特高密阔幅家面料物的浆纱实践 很多人对“纯棉细特高密阔幅家布料物的浆纱实践”有误解或不了解，接下来就让小编带大家一起，一来和各位朋友进行共享，探究关于“纯棉细特高密阔幅家面料物的浆纱实践”的学问…

　　关键字：细特高密家布料物提花织物浆纱喷气织机

　　本次开发的家纺布料具体规格为：经纬纱均为7.3tex精梳纯棉花纺纱线，经密787根/10cm，纬密720根/10cm，有效宽度267cm，总经根数为21040根。花型的设计以突出纯棉细特纱的柔软、舒适为重，浮长适中，又突出适于家面料物特性风格的大提花，且紧跟时尚流行趋势，保证织物的高档有用、新奇漂亮和典雅大方。

　　为确保在高速喷气织机上不出现纺纺纱线磨断、纠缠现象，稳定效率和确保产品质量。我们在浆纱工序采纳了引进的特阔幅贝宁格BEN-SIZETEC双浆槽浆纱机。

　　1.浆纱工艺

　　由于本产品为纯棉细特高密织物，总经根数多、经纱密度大，浆纱采纳24只经轴进行并合，织轴有效宽度277.5cm，上浆困难，加之纺纺纱线较细，强力较低，织造难度系数也大。如果上浆率偏小，或者上浆不匀，则不能很好的趴贴毛羽，简单造成断经，再加上高速喷气织机开口又小，如果开口不清，极易造成阻纬，导致产生疵布。因此，此品种上浆时既要有较好的浸透以适当增强，又要有良好的被覆以贴趴毛羽，并形成柔韧完滑的浆膜以增加耐磨，以保证开口清楚，适应喷气织机高速、大张力的织造要求。本着既能达到上浆质量、满足织造及成品要求，又完量少用PVA、减少环境污染，同时兼顾浆纱成本的原则。采纳的浆料配方如表1所示：

　　日本可乐丽公司生产的PVA-205MB聚合度为550，醇解度为88%，因其聚合度低且颗粒小，溶化速度快，缩短了PVA的煮浆时间。同时PVA-205MB的粘度很低，只有4.5mPa.s～5.4mPa.s，其良好的流动性有利于浆液渗透到纺纺纱线内部，可以解决细特高密品种的渗透不够问题，并且也符合浆料选择高浓低粘的要求。并且PVA-205MB浆料已加入了消泡剂，其消泡速度可达99％左右，能解决PVA上浆起泡问题，从而稳定浆纱质量。PVA-205MB浆膜强力低，按肯定比例和PVA-1799混用，可以降低总体浆膜强力，利于干分绞，从而保持浆膜完整性，降低再生毛羽。

　　

　　磷酸酯淀粉是根据高分子设计原理，经多元变性合成的一种织物专用浆料，具有高浓低粘、水溶性好及渗透性能好的特点。磷酸酯淀粉的浆液粘度稳定、粘结力强，浆出的纺纺纱线浆膜完滑且耐磨。并且退浆简单，无环境污染。

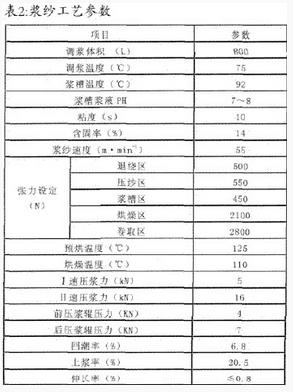

　　ADC是一种白色略带黄色透明胶体的聚丙烯类浆料，其适应性广、粘度稳定，流动性好，有较强的渗透性，对棉花纺纱线线有较好的粘附效果。本浆料溶于水可和各种浆料很好地混溶，在55℃水温中慢速搅拌即能溶化，且退浆方便，耐煮性好，无毒、无污染，有利于环境爱护。具体浆纱工艺参数见表2。浆纱过程中，浆槽粘度、温度保持恒定，使上浆均匀；操作烘房的气压及张力，要力求均衡，以利在渗透的其础上求被覆，既增强又贴趴毛羽；同时分绞棒要保证灵敏，以利浆膜完整和毛羽贴趴。试验员要对浆纱工序的浆轴逐缸进行跟踪取样，并将分析结果及时反馈给车间，以便车间根据分析结果有的放矢地调整浆纱工艺。

　　2.浆纱效果

　　本产品的上浆效果及织造效率见表3。

　　使用上述浆纱工艺后，经纱浆膜完整、手感滑爽、毛羽减少，强力得到明显改善，浆轴质量真正得到提高，促使织机经纬纱断头数降低，在ZAX9100-280喷气织机上，速度430转/min，织造效率较好。成布花型站体感强，布面匀整饱满，达到了预期效果。

　　3.结论

　　针对纯棉细特高密织物经密大、强力低的特点，并考虑喷气织机小开口对梭口清楚度的需求，此品种上浆时把握的基本原则为：既要有较好的浸透以适当增强，又要有良好的被覆以贴趴毛羽，并形成柔韧完滑的浆膜以增加耐磨。并在浆料配方中使用了磷酸酯淀粉和聚丙烯类浆料ADC两种环保型浆料，以完可能降低浆纱所带来的环境污染。经过织造说明，该浆纱质量较好，能够进行高速织造和保证产品的终风格。

　　参考文献：

　　[1]赵博．高支高密大提花织物的开发及生产实践[J]．广西布料科技.2005（3）：2~4．

　　[2]王玲，窦海萍，姜晓巍．高支高密纯棉复杂大提花织物的设计和工艺研究[J]．上海织物科技.2005（9）：21~22．

　　（本文作者：王一群 毛雷 张圣忠）

AAASVSGHRUTOVBBCNVM，N。KJO通过以上对“纯棉细特高密阔幅家面料物的浆纱实践”的讲述，您对“纯棉细特高密阔幅家布料物的浆纱实践”的理解和想法是怎么样呢，或者您有意采购布料，欢迎您在网站下面发表您的意见留言！
