国内外纤维含量检测方法的比较

国内外纤维含量检测方法的比较 很多人对“国内外纤维含量检测方法的比较”有误解或不了解，接下来就让小编带大家一起，一来和各位朋友进行共享，探究关于“国内外纤维含量检测方法的比较”的学问…

　　摘要：介绍了一些国外纤维含量检测方法，并针对几种国内外不同的纤维含量检测方法，诸如羊绒制品的检测方法、再生纤维素纤维和棉纤维混合物的检测方法、某些纤维素纤维和某些蛋白质纤维混合物的检测方法，进行了比较。

　　关键词：纤维含量；检测方法；比较

　　长期以来，布料品标签上标注的纤维名称及含量一直是消费者关注的主要内容之一，也是相关部门保障监督布料品质量的重要工具。这是因为布料品中使用的原材料成分及含量不仅会影响消费者的健康，也对产品自身的清洗和保养方式起着重要的指导作用，是消费者进行产品选择的重要依据。各国都特别重视纤维成分标签，中国、美国、欧盟、日本和国际标准组织(ISO)都制定了织物品纤维含量检测方法的相关标准。

　　1纤维含量检测现状分析

　　纤维含量的检测方法各国不完相同。美国布料品的试验方法标准主要有AATCC（美国布料上色家和化学家学会）标准、ASTM(美国材料试验协会)标准、CPSC(美国联邦消费品安全委员会)标准；欧盟没有特意的标准制定机构，CEN(欧盟标准化委员会)主要是采纳国际标准，协调各成员国标准并制定必要的CEN标准，CEN标准大多数和ISO标准相同；日本对织物品工作装的品质非常“挑剔”，进入日本的布料品工作装其贸易商一般要求按照JIS(日本工业标准)进行检测；我国采纳GB/T和FZ/T标准，由于多年来我国制定方法标准遵循“能采纳国际标准要完量采纳”的原则要求，多数试验方法国标等同或修改采纳ISO标准，

　　因此技术内容和ISO标准基本一致。[1]

　　ISO标准中的一些方法具有试验温度偏高、试剂量偏大和时间偏长的特点，目的是为了提供能满足各国要求的误差较小的试验方法。日本、美国以及我国行业或企业标准等根据自身情况存在一些改进的试验方法，以达到降低试验温度、减少试验试剂使用量、缩短试验时间等的目的。比如JISL1030：2中针对聚丙烯腈纤维或改性聚丙烯腈纤维和某些其他纤维混纺化纤织物化学纤维织物的检测时可采纳二甲基甲酰胺法(40℃～45℃)，此方法较ISO二甲基甲酰胺法(90℃～95℃)有更低的试验温度。

　　又比如ISO1833中检测纤维素纤维和涤纶的混合物含量采纳75%硫酸在50%水浴环境中进行，连续1h，日本和美国采纳室温条件下的70%硫酸法，日本标准中只需10min。另如氢氧化钠法检测蛋白质纤维和非蛋白质纤维的含量，在还没有采纳国际标准之前，国内大多数毛纺厂也都采纳2.5%氢氧化钠溶化羊毛。采纳此方法对棉或粘胶纤维损伤小，过程易于操作，结果精确，数据重现性好，并且氢氧化钠在常温下是一种白色晶体，易于储存，价格廉价，水溶液也易于配制，操作过程简便，在日本标准中也包含此方法。各国所采纳的标准中，还有一些该国所特有的化学检测方法，如日本的硫氰酸法、混酸法、四氢呋喃法和间甲苯酚法，美国的γ-丁内酯法。[2]

　　2国外纤维含量检测方法和我国方法的比较

　　2.1羊绒制品[3]

　　羊绒制品按照其纤维成分可分为纯羊绒和羊绒混纺化纤织物化学纤维织物两大类，其中混纺化纤织物化学纤维织物产品一般包含羊绒和羊毛等其他动物毛纤维混纺化纤织物化学纤维织物；羊绒和除动物毛之外的天然纤维（如棉、蚕丝）混纺化纤织物化学纤维织物；羊绒和粘纤等化学纤维混纺化纤织物化学纤维织物。羊绒和非动物毛纤维混纺化纤织物化学纤维织物可用化学溶化法测试其纤维含量。但由于羊绒和其他动物毛纤维的化学性质相同，不能用化学溶化法分别不同的动物毛纤维，因此纯羊绒的确认和羊绒和其他动物毛纤维混纺化纤织物化学纤维织物布料品纤维含量的检测是用显微放大的方法观看纤维表面的鳞片结构特征，通过检测人员主管判定进行的。无论

　　扫描电子显微镜（SEM）还是完学显微镜（LM）都是显微放大的手段。由于显微镜的方法是主观而非客观的测试方法，检测人员，特别是经验不足的检测人员之间对纤维的主观判定不同导致检测结果差异较大，这也是迄今为止的国际性难题。

　　2.1.1羊绒和其他动物纤维混纺化纤织物化学纤维织物

　　羊绒和其他动物纤维混纺化纤织物化学纤维织物时纤维含量测试方法标准见表1。

　　

　　各国所用的羊绒和其他动物纤维混纺化纤织物化学纤维织物产品含量的测试方法无本质差异，完管AATCC标准的计算方法忽略了各类纤维直径的标准差S、不同国家规定的动物纤维的密度不完相同，但S的大差异不会超过5μm，密度的大差异远小于1g/cm3，因此纤维直径的标准差和纤维的密度对纤维含量计算结果影响甚小。事实上，试样中各类纤维的计

　　数n值差异才是影响计算结果的主要参数。当检测人员对纤维的类别发生误判时，不同纤维的n值产生较大差异，从而使测得的纤维含量有较大差异。因此，羊绒纤维含量检测结果的差异不是由不同的测试方法引起的，而是检测人员的经验。

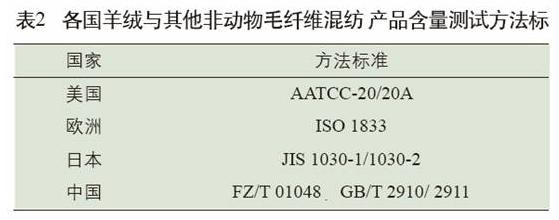

　　2.1.2羊绒和其他非动物毛纤维混纺化纤织物化学纤维织物羊绒和其他非动物毛纤维混纺化纤织物化学纤维织物时纤维含量测试方法标

　　准见表2。

　　

　　当羊绒和动物毛以外的其他纤维混纺化纤织物化学纤维织物时，各国的检测方法无本质上的差异。但在结果计算时要结合公定回潮率，各国使用的公定回潮率有差异；其它，各国标准对含量计算时的修正值（d值）的规定不同。如果产品检测值按允差判定临界合格，那么回潮率和计算修正值不同所引起的差异可能会导致合格和否结论的改变。

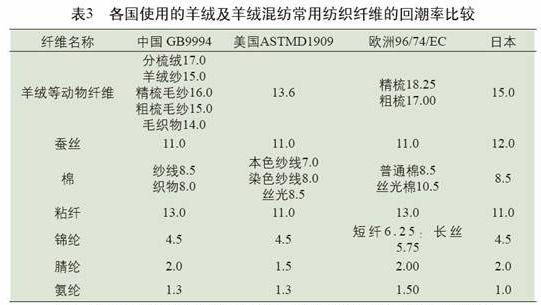

　　d值取决于混合纤维的种类和溶化所用的溶剂，是根据某种溶剂溶化混纺化纤织物化学纤维织物纤维中的一种成分溶化不充分或引起不溶成分微溶所确定。d值比较复杂，这里不一一举例；各国使用的不同纤维回潮率见表3。

　　2.2再生纤维素纤维和棉纤维的混合物

　　目前检测中主要使用的化学方法是GB/T2910.6—2009中的甲酸/氯化锌法。但检测人员发觉在用甲酸氯化锌法进行定量分析时，常会出现再生纤维素纤维不能彻底溶化的情况，深色产品更加明显。GB/T2910.6—2009《布料品定量化学分析第6部分：粘胶或铜氨纤维或莫代尔纤维或莱赛尔纤维和棉纤维混合物(甲酸/氯化锌法)》中明确规定：当混合物中的粘胶纤维、铜氨纤维、莱赛尔纤维或莫代尔纤维中存在活性染料，致使这些纤维不能完全溶化时，不适用本标准。故一直以来，棉和再生纤维素纤维混纺化纤织物化学纤维织物产品的定量方法和试验条件都备受关注。

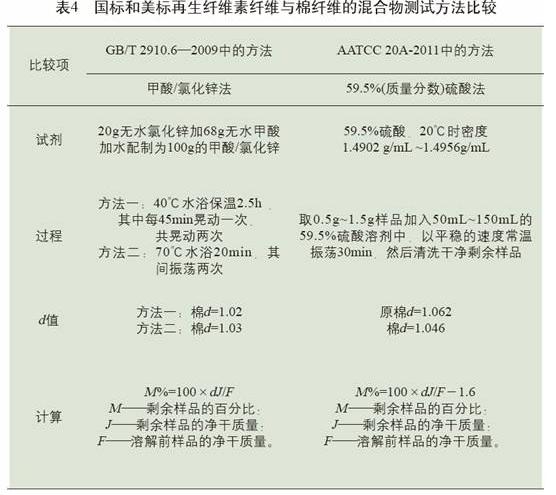

　　近年来SGS等外资检测机构尝试采纳了AATCC20A-2011中的方法，据称取得了良好的效果。国标和美标再生纤维素纤维和棉纤维的混纺化纤织物化学纤维织物产品测试方法比较见表4。

　　2.3某些纤维素纤维和某些蛋白质纤维的混合物

　　对于诸如纤维素纤维和羊毛的混合物，若采纳GB/T2910.4—2009中的方法，当混合物中的纤维中存在活性染料或经过特定染整处理时，会使得纤维素纤维在次氯酸钠

　　

　　

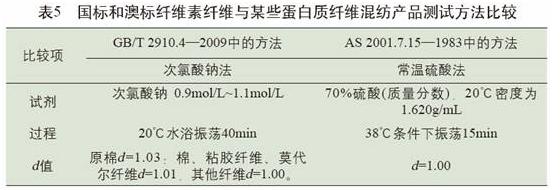

　　溶液中或多或少地被溶化掉，造成部分情况下测试结果失真的情况。而若采纳AS（澳大利亚标准）2001.7.15—1983的常温硫酸法，溶化掉的是纤维素纤维，试剂对羊毛的损耗d值为零，在绝大多数情况下收效甚好。国标和澳标纤维素纤维和某些蛋白质纤维混纺化纤织物化学纤维织物产品测试方法比较见表5。

　　

　　3比较国内外纤维含量检测

　　方法的意义

　　在当今经济、信息全球化的大背景下，对国内外纤维含量检测方法进行横向、纵向的深入比较研究，并加以应用，具有特别重要的意义。标准中的技术方法既是先进技术的集成，也是新技术、新工艺和新产品开发的导向和核心资料，对于我国的纤维含量检测人员来说，通过研究标准，对比各国检测方法，博采众长，寻出快速、有效、能反映织物品真实含量组成的试验方法加以使用，无疑是一条

　　快速提升自身实力的捷径。

　　在国际贸易中，技术标准也是一种游戏规则，标准的竞争先于产品竞争，采纳国际标准和国外先进标准是产品进入国际市场的通行证。进展中国家的出口商品受阻，主要是由于信息系统不发达，对进口国的各种技术限制知之不多，贸易中有关的标准、法规，难以收集，或缺少新版本，贻误成交机会。因此建站一套反技术标准壁垒的预警机制，收集、跟踪和翻译国外标准信息，加强对发达国家及我国主要贸易伙伴国家的技术标准、政策、法规等有关内容的研究，做到“知己知彼”，才能“百战不殆”。

　　参考文献：

　　[1]晓伟.国际布料品标准进展动态[J]中国纤检，2007（8）：15.

　　[2]徐小方.国内外布料品纤维定性定量主要检测方法比较[J].轻纺工业和技术，2012，41（5）：68.

　　[3]陈继红，彭燕丽，杨桂芬，等.出口商品技术指南（羊绒制品）[M].第1版.北京：中华人民共和国商务部，2007：50-52.

　　（作者单位：浙江省布料测试研究院）　　

AAADFGTEHTRYNHGMKJLOI87通过以上对“国内外纤维含量检测方法的比较”的讲述，您对“国内外纤维含量检测方法的比较”的理解和想法是怎么样呢，或者您有意采购织物，欢迎您在网站下面发表您的意见留言！
