-
.加工批纯棉漂白布，在仓库中贮存已近年，发现布面有泛黄及局部出现黄绿色浅咖啡色斑点，上下各层都有，试问这些疵病是怎样产生的？能否消除？
答 这个问题应从两方面来分析疵病发生的原因。一是纯棉布上含有淀粉类浆料，在库中贮存时织物受潮而使淀粉腐败变质，发生霉菌而出现霉斑。二是纯棉织物上使用荧光增白剂，在仓库中长期贮存时，由于表面含杂、含湿加上在一定的湿热环境中酸性气体（如C02等）的影响，而出现各种斑点。如果用氨水（1％）、纯碱和大苏打溶液在碱性介质中喷洒处理，这些斑渍能很快去除并恢复荧光，说明是荧光增白剂在作怪。如果斑点处的强力严重下降，说明是霉变引起的。鉴于纯棉织物上大多用国产荧光增白剂BSL、VBL和BR等，它们大多是不耐酸的，在酸性溶液中一般能析...
-
真丝色织物精练后存在手感发硬搭色沾色浮灰等问题，如何改善?
答 真丝色织物按传统方法用皂碱法精练脱胶，练液温度为98～100℃。在此过程中，丝胶不断脱落，练液中染料浓度也随之增加，这是造成沾色、搭色的主要原因。真丝色织物都由不同深浅有色丝线织成，丝线染深色时用于固定丝胶的甲醛量要大些，在脱胶时要去除这部分丝胶的时间要长些，否则会手感发硬，但时间长了浅色和白色部分就易出现浮灰。鉴于上述因素，建议采用碱酶合成洗涤剂精练脱胶法。织物先在60～70℃的纯碱液中浸泡，使丝胶膨化，溶解掉一部分丝胶，然后用2709蛋白酶脱胶，残存的丝胶再用AR-630泡花碱精练。这样处理后的真丝色织物手...
-
纯棉织物用次氯酸钠漂白时，为什么会产生潜在损伤?

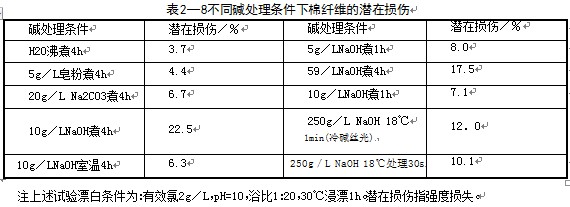

答 次氯酸钠是一种强氧化剂，在漂白过程中，除棉纤维中天然色素遭到氧化破坏外，棉纤维本身也不可避免地受氧化而损伤，强力下强，聚合度降低。如果工艺条件控制合理，这种损伤可明显减少。反之，在漂白条件（pH值、浓度、温度）控制不当时，这种现象尤为剧烈。纤维素产生氧化纤维素后一般只是葡萄糖环发生破裂，按理说纤维的强度和聚合度，不致严重降低。，在实际情况中，有时会出现纤维的强度不明显下降，但在碱性和高温条件下处理时，便产生明显严重降强，这种现象称为“潜在损伤”。这是由于在碱性条件下，会发生葡萄糖β一键断裂，使大分子链断裂，...
-
市召开纺织服装产业园建设推进会
12月10日，潜江市召开纺织服装产业园建设推进会，按照园区建设“一月一调度”的要求，听取园区建设工作进展情况汇报，研究解决建设过程中遇到的困难和问题，推动纺织服装产业园又好又快发展。市委书记向斌出席会议。 会议听取了相关职能部门关于纺织服装产业园建设、管理、运行、招商等情况的汇报，向斌仔细听、认真记，并对园区建设推进...
-
.毛织物在煮呢加工中常见水印呢面不平整鸡皮皱搭头印边深浅呢面歪斜折痕沾色等疵病，产生的原因是什么？应如何防止？
答 水印又称水花，煮呢后在呢面上呈现白色水波形或树木等轮形的印痕，一般容易产生在用单槽煮呢的纯毛凡立丁、华达呢、哔叽、贡呢类及毛／腈、毛／粘、毛／锦、粘／锦等织物上。色泽越深，越易显现。产生原因：单槽煮呢时不采用衬布煮呢，张力过大且不均匀，同时，辊筒压力过大，温度过高易产生水印。有时粘／锦等织物即使用双槽煮呢，若温度过高，也易产生水印。防止方法：应按产品要求掌握好压力、温度，卷绕时张力要均匀。单槽煮呢用棉质衬布煮呢，或改用双槽煮呢。粘／锦织物双槽煮呢，温度以70℃为宜，以使呢面平整为度。包布若用新色布，因新色布...
-
.毛织物漂白产品易产生白度不足呢面泛黄污色渍色飞毛漂白小洞等疵病，如何防止？
答 毛织物漂白白度不足产生原因如下。 ①氧化漂白后，呢面上残留双氧水未冲洗干净，接着又加漂毛粉还原漂白，降低了还原漂白的效果。 ②没有根据双氧水的浓度大小掌握漂白时的用量。 ③漂毛剂受潮结块，浓度降低。 ④漂白时浴比过大，使漂液浓度降低。 防止方法：漂白前对双氧水浓度要进行测定，然后按规定用量、浴比使用。漂毛剂应妥善贮放，注意密封，保持干燥，以免失效。双氧水漂白后，应冲洗呢面至不含残留双氧水，以用高锰酸钾滴定到不显微红色为止，才能校正浴比，进行还原漂白。 呢面泛黄主要是双氧水漂白时间过短，作用不完全，或...
-
青岛百年纺织遗址公园落成
11日，随着青岛百年纺织遗址公园石刻落地，青岛百年纺织遗址公园正式落成。 提起纺织，那是唤醒一座城市的记忆。诞生于1902年的青岛纺织工业，创造了青岛百年经典文明，为青岛国民经济和社会发展作出了突出贡献，是中国近现代纺织工业乃至中国近现代史的一个典型缩影，更是老一辈青岛人抹不去的荣耀与记忆，已经成为这个城市永不褪色...
-
纯苎麻针织物在前处理中如何合理解决刺痒问题?

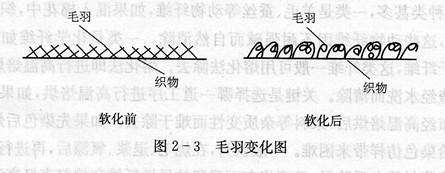

答 苎麻织物的刺痒感是由苎麻纤维的性质决定的。苎麻纤维与棉、羊毛纤维相比，具有较高的干湿强度（约为棉的2倍，羊毛的5倍），其断裂伸长率较小，但杨氏模量较大，以上特性决定了苎麻纤维的刚性大，纤维硬而挺，纺纱加捻过程中纤维与纤维之间的抱合力差，较为松散，纱线毛羽较多。其单位面积内织物的毛羽比棉多得多。而织物刺痒感是指织物表面由毛羽与皮肤接触及机械作用引起的感觉，这些机械作用越大，刺痒感越严重。刺痒感的强弱又取决于纤维末端与皮肤问接触点压强的大小，压强越大刺痒感越大，反之则小。刺痒感也与毛羽长度及截面积大小有关。通过...
-
怎样使亚麻纤维的刺痒感得到较好的改善?
答 亚麻纤维织物手感较粗硬，纤维较短而暴露在织物表面易产生刺痒感。有人曾用酶洗的方法使亚麻织物的刺痒感获得改善，由于纤维素酶对纤维素具有降解能力，它能进攻纤维素分子的β一1，4一苷键，纤维素大分子降解生成纤维素二糖及葡萄糖溶于水中。因此，经酶处理后，织物表面的绒毛被除去，表面变得光洁，颜色更加鲜艳，手感柔软，织物的硬挺度和刚性降低，光滑度和悬垂性提高，从而可改善刺痒感。例如，用酶洗剂1538，用量为2％，酶洗时问60min，可获得较好的手感，同时改善了亚麻织物的刺痒感，织物强力损伤在10％以内，重量损失在5％以内。...
-
南充市丝纺服装产业发展座谈会议召开
12月10日上午，南充市经信局组织召开全市丝纺服装产业发展座谈会议。南充市农业农村局、市文化广播电视和旅游局、市茧丝绸协会、临江新区管委会等市级部门分管领导、科室主要负责人和各县(市、区)工业和信息化主管部门股室负责人参加了会议。会议听取了南充市农业农村局、市文化广播电视和旅游局、市茧丝绸协会、9县(市、区)工业和信息化...
企业推荐
