-
麻棉混纺织物采用双氧水尿素漂白工艺有何特点?
答 尿素可作为一种活化剂促进双氧水活化分解，双氧水和尿素相互作用首先形成一种络合物，然后分解产生自由羟基H0·，再分解产生自由过羟基HOO·。加入尿素能提高织物白度，主要由于酰胺类化合物的作用。由于麻纤维的色素和木质素含量较高、伸长小、结晶度高、染色性差，使麻棉混纺织物的前处理比纯棉织物难度大，如用纯棉织物的常规漂白工艺难以达到理想的效果，为此提出了以尿素为活性剂的双氧水煮漂新工艺。具体实例为：麻／棉织物（55／45）90.9texX 90.9tex（510根／10cmX470根／10cm）。工艺处方及条件：H2O...
-
.在O型高温高压喷射染色机上能否实施涤／棉织物快速退煮漂浴法？如何制订工艺处方？

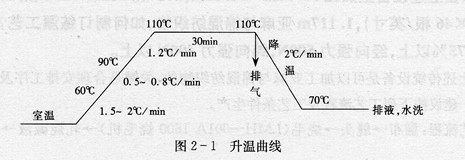

答 涤／棉织物在O型高温高压喷射染色机上进行退、煮、漂一浴法是可以的，关键是选择效果好的氧漂稳定剂及了解织物上浆料的性质，以轻浆织物效果更为理想。 工艺处方：NaOH（100％）6g／L、H2O2（100％）49／L、渗透剂JFC 1.5g／L、太古油0.8g／L、氯化镁0.5g／L、稳定剂A702 4g／L、水玻璃4g／L、消泡剂0.5g／L。升温曲线（全过程为2h）如图2-1。先分别将NaOH、稳定剂、渗透剂JFC、太古油、氯化镁加入机内，运行片刻加入消泡剂，升温至60℃加入双氧水；然后按升温曲线进行工作...
-
赣州市召开纺织服装产业链第四季度政企圆桌会议
12月10日，赣州市纺织服装产业链第四季度政企圆桌会议召开。市委常委、副市长、市纺织服装产业链推进协调小组组长(链长)张鹏主持会议并讲话。市政协一级巡视员，市纺织服装产业链推进协调小组常务副组长谢宝河，市市场监管局党组书记、局长黄蕙，市政府办公室副主任王小华，于都、宁都、石城、兴国、瑞金五县(市)纺织服装产业分管领导及产...
-
家印染厂想加工T／C中厚织物，如何制订退煮漂短流程工艺?
答 高效短流程工艺是前处理练漂工艺的发展方向。要实现高效短流程工艺，就要在我国现有设备条件下，强化工艺条件，加强机械作用，筛选高效助剂来合理制订工艺。目前国内对纯棉、T／C织物的中、薄型品种已基本成功实现退、煮、漂一步法；但对纯棉、T／C织物的中厚型织物，由于织物紧密，含杂较多，PVA浆料又难于去除，因此我们认为采用退浆加煮漂一浴法较为现实。现介绍T／C纱卡27.77texX 27.77tex，425根／10cm×228根／10cm（108根／英寸×58 根／英寸）短流程工艺如下。 ①烧毛一轧退浆液打卷一室温...
-
.纯棉.tex针织汗布是否可在新型喷射溢流染色机上进行煮漂浴法？请列出特白布和漂底布的煮漂工艺。
答 新型喷射溢流染色机具有浴比小[一般为1：（5～7）]，容量大，自动化程度高等特点。针织汗布在该设备上进行煮、漂一浴法是可以的。现介绍工艺如下。 ①特白布煮漂处方：双氧水（100％）4g／L，NaOH 2.5g／L、稳定剂EM一88 0.3g／L，PD一820 1g／L，荧光增白剂0.2％，消泡剂适量。工艺参数：25min升温至98℃，保温90min，降温排液，80℃热水洗10min，冷水洗至净。浴比1：（9～10）。 ②漂底布煮漂处方：双氧水（100％）1.8～2.4g／L，NaOH 2～2.5g／L，EM...
-
中国（汕头）纺织服装产业发展论坛昨举行
12月12日下午，2021中国(汕头)纺织服装产业发展论坛在汕头市举办。来自全国各地的多名行业内专家学者齐聚一堂，大家围绕“聚力纺织赋能未来”主题深入交流探讨，并结合汕头实际，共同为新工业时代下汕头纺织服装产业实现高质量发展建言献策。 论坛上，中国针织工业协会会长林云峰围绕汕头纺织服装产业如何在数字经济浪潮中拥抱新...
-
维／棉针织坯布适用何种前处理浴法工艺?
答 维纶耐碱、热性差，不耐氯漂，因此前处理加工不能采用碱煮氯漂工艺。维纶经长时问碱煮会产生严重收缩、泛黄、手感粗糙，严重者会把坯布煮“死”，完全失去弹性和服用性能，而且由于维纶吸氯较牢，给漂白后脱氯带来困难。经试验，维／棉针织坯布采用双氧水冷堆漂白一浴法工艺有良好的效果。根据白度要求采用下列工艺处方：双氧水（100％）10～12g／L，硅酸钠30～36g／L,30.00％（36°Be）烧碱20～30mL／L，快速渗透剂T 0.3％～0.5％，pH值10.5～11。在室温下，经二浸二轧后堆置12～16h，然后用50～...
-
江苏省纺织服装职业教育行业指导委员会2021年工作会议召开
12月11日，江苏省纺织服装职业教育行业指导委员会2021年工作会议在江苏工程职业技术学院召开。江苏省纺织工业协会会长、江苏省纺织服装行指委主任韩平，校党委书记秦志林，党委副书记、校长陆锦军，以及行指委全体委员、秘书处成员出席了会议。会议由江苏省纺织工业协会行业发展部副主任张彬主持。 秦志林在致辞中指出江苏省纺织服...
-
棉纱线筒子练漂浴法如何合理操作?包括络筒的要求和练漂操作。
答 筒子线练漂一浴法和绞纱练漂一浴法有一定区别。首先筒子纱是将纱线卷绕在筒管上进行加工，对纱线络筒要求较高。练漂时装纱方式和练液循环等都有一定操作方法，否则，会影响产品质量。现就HTU型筒子染纱机及DW-814型纱线络筒机对筒子练漂要求作一简要介绍。 ①纱线络筒。纱线在Dw-Bl4型络筒机上导络在事先包有两层过滤纸的不锈钢网状管子上。过滤纸型号为Sprinctex 23 1000s，尺寸规格为130mm×200mm×220mm。网状管子为锥形，管身布满直径为3mm的孔眼。管子外径为35mm（小）及61mm（大），...
-
涤／腈／麻／棉交织物如何制订练漂工艺?
答 涤／腈／麻／棉交织物的前处理工艺较其他混纺织物复杂，由于涤纶、腈纶是合成纤维，两种纤维的耐碱、耐热性能不同；麻、棉纤维是天然纤维，其含杂情况也不同。常规工艺流程为：翻布→缝头→烧毛→退浆→煮练→漂白→烘干→丝光→烘干。为综合考虑，对各工序做以下说明。 ①烧毛。由于含涤、腈纤维，因而烧毛只能在气体烧毛机上进行。为防止门幅收缩过大，采用一次烧毛。四火口，二正二反。车速120m／min。烧毛效果要求达到3～4级。 ②退浆、煮练。麻和棉均含有天然杂质，必须经过烧碱煮练才能去除，但腈纶不耐高温强碱。为此可将退浆、煮练...
企业推荐
